本製品は販売を終了しています。

FNX0610 販売終了のお知らせを参照下さい。

簡単設定

「 拠点設定 」「 PPPoE 設定 」「 VPN 設定 」の 3 ステップのみの設定で、イーサネット VPN が簡単に構築でき、複雑なネットワーク設計が必要ありません。（かんたんVPN）

安心管理

管理ポートに UTP ケーブルを接続することで、Web ブラウザによる GUI 設定が簡単にでき、他拠点の状態も1拠点の Flebo から一括で管理できます。

複雑なネットワーク設計が不要

イーサネットフレームをそのまま透過するので、複雑なネットワーク設定やルーティング等のネットワーク設計が不要です。

高速転送

ハードウェア処理でパケット転送を行っておりますので、アクセス回線の性能を十分活用できます。

FNX0610のスループットはこちらの「FNX0610スループット測定値」(pdfファイル)をご参照ください。

フレッツ・グループ/フレッツ・グループアクセスによるイーサネット VPN の基本構成

Flebo の最大拠点数は 30 拠点ですが、アプリケーションサービスによる制限がありますので詳しくは各サービス提供会社にお問い合わせください。

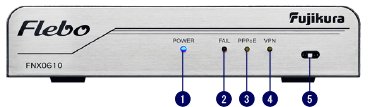

正面

名称		表示色	意味
	POWER ランプ	青色	電源がオンの時に点灯します。
	FAIL ランプ	赤色	装置の状態を示します。
	PPPoE ランプ	燈色	PPPoE セッションの状態を示します。
	VPN ランプ	燈色	VPN リンク状態を示します。
	IrDA ポート		携帯電話と赤外線通信する際に使用します。

背面

名称		意味
	WAN ポート	10BASE-T/100BASE-TX Auto Negotiation Auto MDI/MDI-X B フレッツやフレッツ・ADSL などの回線終端装置に接続します。
	LAN ポーポート	10BASE-T/100BASE-TX Auto Negotiation Auto MDI/MDI-X ユーザ装置を接続し、4 つのポートはスイッチング・ハブとして動作します。
	管理ポート	10BASE-T/100BASE-TX Auto Negotiation Auto MDI/MDI-X 管理用の PC を接続して設定・管理を行います。
	優先制御表示	優先制御スイッチをオンにしてポート優先機能が有効になると点灯します。
	優先制御スイッチ	ポート優先機能をオン/オフします。
	AC アダプタ用ケーブルクランプ	AC アダプタのケーブル抜け防止のため、ケーブルを通すことができます。
	リセットスイッチ	装置をリセットします。
	電源コネクタ	付属の AC アダプタの出力プラグを接続します。

インタフェース	LANポート	4	RJ-45	10BASE-T/100BASE-TX Auto Negotiation Auto MDI/MDI-X
	WAN ポート	1
	管理ポート	1
転送機能	VPN 拠点最大数			30 拠点
	PPPoE	ON		同時接続数　1
	帯域制御			○
	MTU サイズ	LAN 側		1,522 バイト
		WAN 側		1,454 バイト（設定変更可）（注1）
	MAC アドレス			自動学習
		学習数		1,024
		エージング時間		約 10 分
	ポート優先機能			「 優先 」スイッチにより LAN 1 ポートを優先
	その他			ループパケット検出・遮断
転送プロトコル	LAN 側プロトコル			L3 プロトコル非依存
	WAN 側プロトコル			PPPoE・IPv4
管理・運用	管理用インタフェース			イーサネットポート
				赤外線ポート
	管理用アプリケーション			Web ブラウザによる GUI 設定
				SNMP
				携帯電話の赤外線通信による初期設定
				一括設定機能（注2）
環境条件	動作温度範囲			0?40℃
	動作湿度範囲			30?90%Rh　ただし結露なきこと
	電源条件			AC100V ±10%
	消費電力			10W　20VA 以下
機構	サイズ			195(W)×150(D)×44(H) mm　突起含まず
	質量			800g 以下

（注1）ファームウェアv1.1.1から工場出荷時が「1364バイト」に変更になりました。

（注2）ファームウェア v1.1.0 から対応
